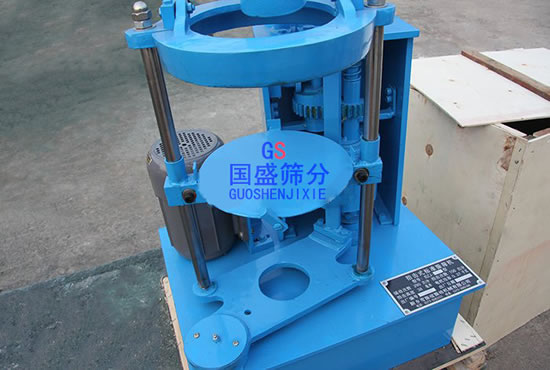

拍擊式篩分機簡介:
拍擊式篩分機(拍擊篩)又稱拍擊式振動篩是實驗室的常用檢測儀器之一,結構主要由機座、篩具與傳動機構等部件組成??膳鋫鋵?zhuān)用夾具,即可裝夾Φ200標準篩框,又可夾裝Φ75、Φ100篩框,裝夾方便靈活,夾緊牢固,并能自動停機。 該設備是在原拍擊式標準篩的基礎上進行了合理的革新,改善了原機座的構造,結構更加緊湊,機身重量減輕,產品更加耐用、輕捷、方便,維護更加簡單,配件易修、易購等優點。
拍擊篩工作原理:
拍擊式篩分機電機通過同步帶動齒輪變速后使主軸轉動,主軸帶動偏心輪使滑板帶動設備做往復運動,同時帶動頂桿轉動,頂擊拍錘,在往復運動中拍錘拍擊篩框,小于篩孔的物料輕松即可通過篩網,大于篩孔的物料將留在篩網上層,通過拍擊原理而完成的篩分作業過程。拍擊篩分機是實險室中針對粘性、潮濕的物料最佳的實驗測量設備。
拍擊篩產品特點:
1、結構緊湊,機身重量輕;
2、產品更加耐用、輕捷、方便;
3、維護更加簡單,配件易修易購;
4、篩分效率高,同時具備往復和拍擊振動兩種運動;
5、不會堵塞篩面,下料快,篩分徹底。
拍擊篩使用方法:
1、開機前必須加油10公斤,注意電機外殼上所示的箭頭方向是否一致,禁止反轉;
2、設備運轉前須固定;
2、將裝有試樣的篩具安裝在下篩盤上,調整升降托架使篩具緊卡在篩盤與下篩盤之間 ;
3、將電機線插頭插在程控器插座上,將電源線插在三相線插座上;
4、按下電源開關,設定時間。 根據用戶需要,按輕觸鍵“△”為上調,按“▽”為下調,每按一次“△”“▽”為60秒;
5、根據試驗規程設定好需要時間后,按ON鍵機械開始工作,運行時指示燈亮;
6、本儀器在正常工作時,若需要停機按OFF鍵;
7、每停機一次,應重新設置時間;
8、注意:使用時不要頻繁開、關機器,關機后應切斷電源。

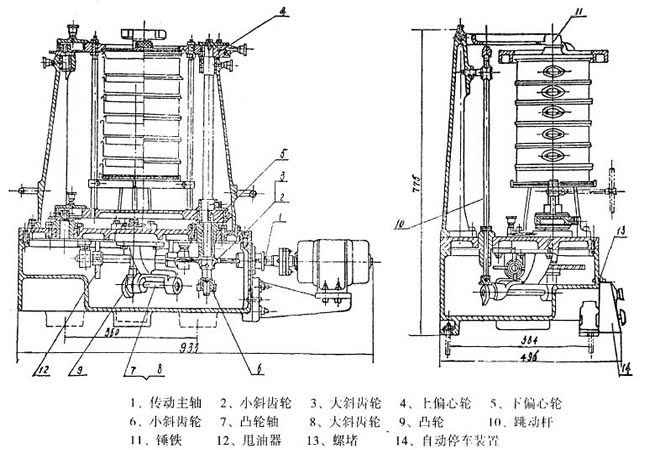

拍擊篩產品結構圖:
拍擊篩技術參數:
序號 | 名稱 | 單位 | 數值 |
1 | 篩子直徑 | 毫米 | Φ200 |
2 | 篩子層數 | 層 | 7 |
3 | 200試驗篩 | 套 | 1 |
4 | 旋轉次數 | 次/分 | 290±6 |
5 | 拍擊次數 | 次/分 | 156±3 |
6 | 拍擊高度 | 毫米 | 38±6 |
7 | 底盤水平度 | mm/min | ≤0.6 |
8 | 旋轉行程 | 毫米 | 25 |
9 | 電動機 | 千瓦 | 0.37 |
10 | 外形尺寸 | 毫米 | 433*432*785 |
11 | 篩機重量 | 公斤 | 128 |
注:以上型號尺寸為Φ200機型,如用戶有其它要求還有Φ100、Φ75型機型。
拍擊篩使用與維護:
1、要求正確的電機轉動方向;
2、加油:機箱內注入普通機油,加至油標紅線高度,應定期檢查油位,每半年更換一次機油。上下滑板應定期打開上蓋加入黃油,主軸套應定期將黃油杯加滿,并擰緊一圈,使黃油進入潤滑面。上下滑板銅套內污物應定期清理,擦凈后加入新潤滑脂;
3、電源接線:?jiǎn)蜗嚯姍C(jī)出廠前方向已調好,接入電源即可使用。三相電機接上電源后開機前應先將錘鐵頂桿提起至合理高處,試轉觀察其轉向是否正確。注意設備必須轉向正確方可使用;
4、安裝套篩:松開套篩底座上的螺母,裝上套篩向上移動套篩底座至合適位置,擰緊套篩底座螺母,固定住套篩底座,即可使用;
5、定時:本機具有定時功能,定時調節方法是:調節晶體管繼電器上的該度,并用秒表校核,增減刻度至精確時間;
6、常用易損件:
序號 | 1 | 2 | 3 | 4 | 5 |
零件名稱 | 大齒輪 | 上下偏心輪 | 凸輪 | 偏心輪銅套 | 滑塊 |
零件型號 | Φ200-30 | Φ200-31 | Φ200-32 | Φ200-33 | Φ200-8 |
拍擊篩適用行業:
拍擊式篩分機適用于普通磨料粒度檢查、超硬材料分級,亦廣泛應用于地質、冶金、粉體、化工、建工、水泥、醫藥、國防等部門對物料進行篩分檢測的專用工具。
