產品中心                                 首頁>>產品中心>>單軸篩分機
單軸篩分機

單軸篩分機簡介

  單軸篩分機是一種可使物料呈圓形運動軌跡的篩分設備,又名煤用單軸篩分機,一般由篩箱、振動器、彈簧等部分組成。因?yàn)檫@類篩分機經常應用在礦業相關行業的篩分作業中,因而得名礦用單軸篩分機。經過國盛機械公司多年的研究改良,目前生產的DD、ZD系列礦用/煤用單軸篩分機具有更強大的功能和優點,結構更合理,動轉更平穩,連續工作性能更穩定等優點。如果您有特殊的需求,我們還可以根據您的需求進行定制。

單軸篩分機工作原理:

  單軸篩分機有一個十分牢靠的篩箱,因?yàn)槠浣Y(jié)構是焊接及鉚接而成,在振動器的主軸上不僅中間位置有偏心,而且主軸兩頭也有能夠調節的偏心輪。在篩分時,電動機經由三角帶作用于振動器,傳動軸使偏心軸及偏心質量產生慣性力,這種慣性力會令篩箱作近似的圓形的運動,使物料得到了最佳的篩分效果。

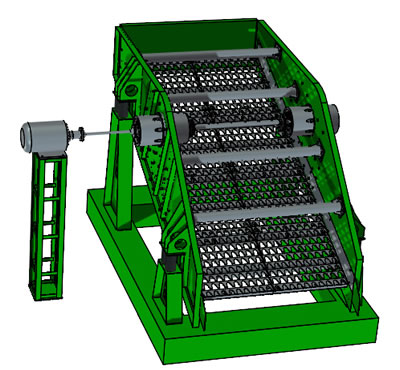

單軸篩



單軸篩分機產品特點:

1、環槽鉚釘聯接,結構先進,堅固耐用;
2、采用輪胎聯軸器,柔性連接,運轉平穩;
3、篩子橫梁與篩箱采用高強度螺栓,結構簡單,維修方便快捷;
4、結構先進、采用塊偏心作為激振力,激振力強、電耗低、噪音小;
5、采用小振幅,高頻率,大傾角結構,使該設備篩分效率高、處理量大;
6、振動器采用大游隙軸承,稀油潤滑、噪聲低、壽命長。零部件通用性強,維修方便;
7、多種篩分輔助配置,更多地理解客戶個性化的篩分需求,滿足不同行業的需求,達到最佳篩分目的。

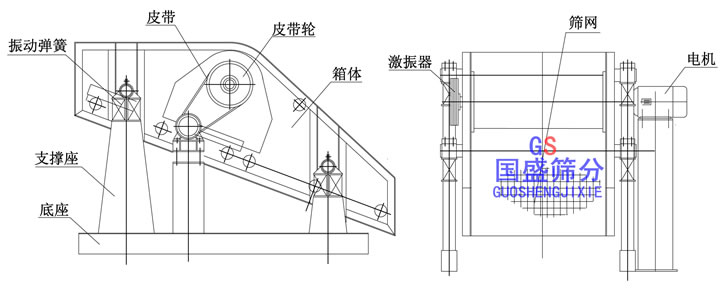

單軸篩分機產品結構圖:

礦用單軸篩

單軸篩分機型號說明:

2   Z  D  M  □  □

┬  ┬  ┬  ┬  ┬  ┬

│  │  │  │  │  └──────── 篩面長度

│  │  │  │  │

│  │  │  │  └────────── 篩面寬度

│  │  │  │

│  │  │  └───────────── 表示煤用

│  │  │

│  │  └─────────────── 表示單軸

│  │

│  └────────────────── 表示座式(吊式用“D”)

└───────────────────── 表示雙層



單軸篩分機技術參數:

型號 篩網 給料粒度
mm
生產能力
t/h
振動
頻率
l/min
雙振幅
mm
電動機 安裝
形式
總重
kg
層數 面積
m2

篩孔尺寸

mm

篩網結構 型號 功率kw
DD918 1 1.6 1-25 鋼絲編織 ≤60 10-30 1000 5-6 Y100L-4 2.2 吊式 440
2DD918 2 1.6 1-25 鋼絲編織 ≤60 10-30 1000 5-6 Y100L-4 2.2 吊式 600
DDM1235 1 4 500-100 鋼絲編織 ≤400 150-210 920 6 Y132S-4B3 5.5 吊式 2112
DDM1556 1 8 25-50 沖孔 ≤400 400 920 6-8 Y160M-4B3 11 吊式 3376
2DDM1556 2 8 上25-100
下6-25
上沖下編 ≤400 上90-450
下30-90
1000 6 Y180M-4 18.5 吊式 5096
DDM1740 1 7 50-100 沖孔 ≤400 240-360 920 5-7 Y132M-4B3 7.5 吊式 3092
DDM1756 1 9.5 25-50 沖孔 ≤400 270-540 920 5-7 Y160T-4B3 15 吊式 3995
DDM2056 1 11 25-125 沖孔 ≤400 300-1100 920 6-8 180M-4B3 18.5 吊式 4599
2DDM2056 2 11 上25-100
下6-25
沖孔 ≤400 120-600
40-120
1000 6-8 Y180M-4 18.5 吊式 5650
ZD918 1 1.6 1-25 編織 ≤60 10-30 1000 6 Y100L-4 2.2 吊式 553
2ZD918 2 1.6 1-25 編織 ≤50 10-30 1000 6 Y100L-4 2.2 座式 702
ZD1224 1 2.9 6-40 編織 ≤100 70-210 1000 0-7 Y112M-4 4 座式 1130
2ZD1224 2 2.9 6-40 編織 ≤100 70-210 850 0-7 Y112M-4 4 座式 1545
ZD1224J 1 2.9

上11x42

下26x35

橡膠 ≤100 70-210 850 3.5 Y112M-4 4 座式 1086
2ZD124J 2 2.9

上13x42

下48x58

橡膠 ≤100 70-210 800 3.5 Y112M-4 4 座式 1637
ZDM1235 1 4 50-100 沖孔 ≤400 150-210 920 7 Y132-4B3 5.5 座式 2235
ZD1530 1 4.5 6-50 鋼絲編織 ≤100 90-270 920 6-7 Y132S-4 5.5 座式 1650
2ZD150 2 4.5 6-50 鋼絲編織 ≤100 90-270 850 6-7 Y132S-4 5.5 座式 2260
ZD153J 1 4.5 11x42 橡膠 ≤150 90-270 850 7 132-4 5.5 座式 2260
2ZD1530J 2 4.5

上13x42
下48x58

橡膠 ≤100 90-270 850 7 Y132S-4 5.5 座式 2653
ZD1540 1 6 650 鋼絲編織 ≤100 90-270 850 7 Y132M-4 7.5 座式 2070
2ZD1540 2 6 6-50 鋼絲編織 ≤100 90-270 850 7 Y132M-4 7.5 座式 2850
ZDM1556 1 8 25-50 沖孔 ≤400 225-450 920 6-8 Y160m-4 11 座式 3611
2ZDM1556 2 8 上25-50
下6-25
沖孔 ≤400 30-300 1000 6-8 Y180m-4B3 18.5 座式 5347
ZDM1740 1 7 50-100 沖孔 ≤400 270-400 920 5-7 Y132M-4B3 7.5 座式 3224
ZDM1756 1 9.5 25-50 沖孔 ≤400 270-540 920 5-7 Y160L-4B3 15 座式 4027
ZD1836 1 9.5 6-50 編織 ≤150 100-300 850 7 Y160M-4 11 座式 160
ZDM2056 1 11 13-125 編織 ≤400 100-1000 920 6-8 Y180M-4 18.5 座式 5991
2ZDM2056 2 11 上25-100
下6-25
上沖下編 ≤400 120-600 1000 6-8 Y180M-4B3 18.5 座式 5891
2ZDM2056G 2 11 上25-100
下0.75
上編下條 ≤400 200-400 800 6.7 Y180M-4B3 18.5 座式 9864
ZD2160 1 12. 10-5 橡膠 ≤150 100-300  900 8 Y180L-4 22 座式 6529
ZD1836J 1 6.5 上43x58
下87x104
橡膠 ≤150 100-300 850 7 Y160M-4 11 座式 475

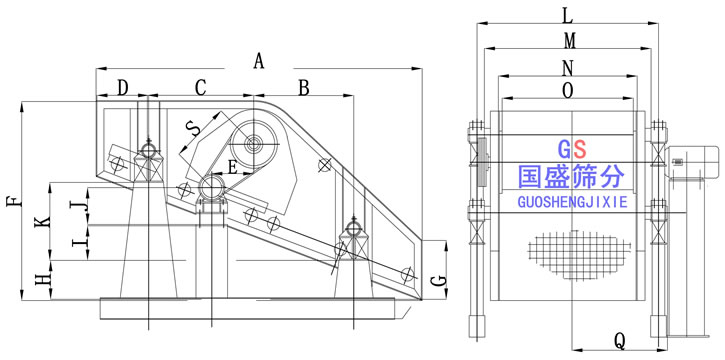

單軸篩分機對照尺寸圖表:

單軸振動篩圖紙

形號 A B C D E F G H I J K L M N O Q S
ZD1224 2400 750 750 350 320 1334 457 234 0 374 546 1656 1712 1456 1340 1011 567
ZD1530 3000 900 900 546 470 1556 479 206 52 374 655 2136 2012 1756 1640 1190 670
ZD1540 4000 1358 1312 663 530 2028 479 280 332 402 972 2156 2032 1756 1640 1191 761
ZD1836 3600 1200 120 476 530 1807 465 328 190 402 8735 2456 2332 2056 1940 1386 761
ZD2160 6000 1950 1950 900 788 3035 857 535 0 480 1955 3140 2852 2420 2240 1665 1344

注:以上型號尺寸為標準單軸篩分機機型,如用戶有特殊要求可量身定做。



單軸篩分機使用與維護:

1、檢查全部螺栓的緊固程度,并且在最初工作8h后,重新緊固一次;

2、檢查V型帶的張緊力,避免在起動或工作中打滑,并且確保V型帶輪的對正性;

3、確保所有運動件與固定物之間的最小間隙;

4、篩子應在沒有負荷的情況下起動,待篩子運行平穩后,方能開始給料,停機前應先停止給料,待篩面上的物料排凈后再停機;

5、給料溜槽應盡可能靠近給料端,并盡可能沿篩子全寬均勻給料,其方向與篩面上物料運行方向一致,從而得到最佳的篩分效果。給料點到篩面的最大落差不大于500mm,確保物料對篩面的最小沖擊;

6、激振器順向流料方向回轉時,增加物料運行速度,可增加生產能力,但降低篩分效率;當激振器逆向流料方向回轉時,減小物料運行速度,降低生產能力,可提高篩分效率。

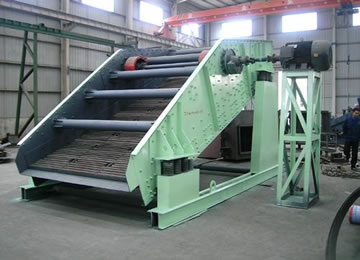

zd單軸篩



單軸振動篩

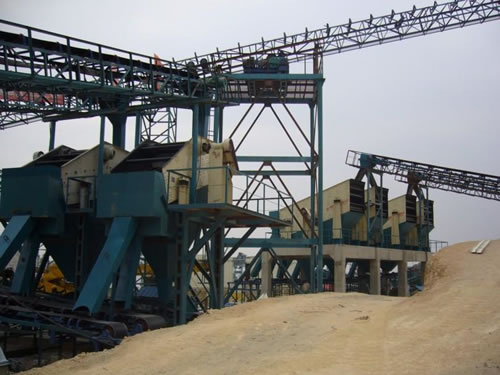

單軸篩分機適用行業:
廣泛應用于礦山、煤炭、電力、建筑、等部門對中等粒度物料進行干式分級,對于使用橡膠篩板的單軸篩分機篩分焦碳效果更加明顯。



DD/ZD系列單軸篩分機產品選型及訂貨須知:

1、篩機分單層和雙層,并有吊式和座式之分;
2、篩網結構有編織篩網和橡膠篩板,如選用沖孔篩板可按要求設計,訂貨須注明篩板結構篩孔尺寸;
3、電動機可安裝在左側或右側,無特殊要求將會默認為左側;
4、在選用時,如有改變篩面傾角要求,對于座式篩可另行設計,對于吊式篩可由用戶通過調整吊掛裝置的鋼絲繩長度來實現。
